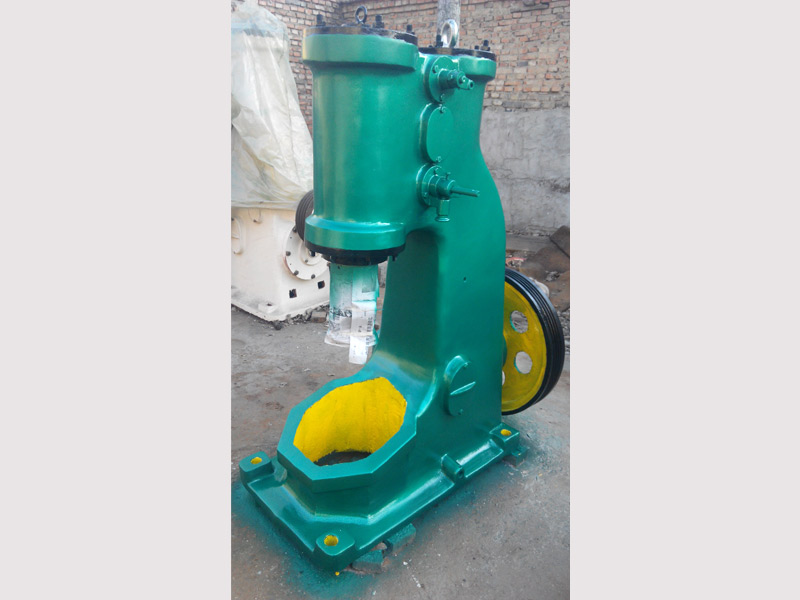

65公斤空气锤

空气锤的分类：

【根据结构】可分为单体式空气锤和分体式空气锤；

【根据重量】16公斤空气锤、20公斤空气锤、25公斤空气锤、40公斤空气锤、55公斤空气锤、65公斤空气锤、75公斤空气锤、150公斤空气锤、250公斤空气锤、400公斤空气锤等。

一般小型的加工车间或作坊可选用小型空气锤，大型钢管厂、铜管厂、五金机械等加工需要选用大型空气锤比较合适。

65公斤空气锤主要应用于建筑、五金、电力器具、铁路、小钢管、锻打件等行业。滕州市高地机床有限公司是一家空气锤生产厂家，具有近二十年的丰富经验和技术，可根据用户需求提供个性定制，量身打造满足用户需求的大、中、小空气锤设备。

65公斤空气锤技术参数：

65公斤空气锤主要由机架、传动机构、压缩缸和工作缸、压缩活塞、落下部分、配气机构和砧座等部分组成。
（1）机架是空气锤的主体，在机架上面安装有电动机，传动装置，工作机构和操纵机构，这些机构在机架上紧凑组合成一个整体。
（2）传动机构包括减速器、曲轴、连杆系统。它把电动机的旋转运动转变成压缩活塞的上下往复运动。
（3）压缩缸和工作缸的上下部和上下旋阀连通，通过压缩活塞的上下运动产生压缩空气驱动工作活塞上下运动。
（4）落下部分由工作活塞、锤杆和上砧等组成，锤杆和工作活塞为一整体，为使其重量符合技术规格吗，可制作成空心件，锤杆与锤头的连接是用燕尾槽和楔铁连接。
（5）配气机构由上气道中上旋阀，下气道中的下旋阀，操作手柄或脚踏杠杆组成，通过配气机构来控制各种动作的砧座
（6）砧座上面安装着砧垫和下砧，为了满足锻造的稳定性，砧座的质量要求是落下部分质量的12-15倍，它安装在坚固的钢筋水泥基础上，其间垫有垫木，可消除锤击时产生的震动。
本系列空气锤砧座比选用1:1，即砧座重约190kg、247kg、400kg、800kg，以保证足够的打击刚性和打击效率。

工作原理：

电动机通过减速机构和曲轴，连杆带动压缩气缸的压缩活塞上下运动，产生压缩空气。当压缩缸的上下气道与大气相通时，压缩空气不进入工作缸，电机空转，锤头不工作，通过手柄或脚踏杆操纵上下旋阀，使压缩空气进入工作气缸的上部或下部，推动工作活塞上下运动，从而带动锤头及上砥铁的上升或下降，完成各种打击动作。旋阀与两个气缸之间有四种连通方式，可以产生提锤、连打、下压、空转四种动作。

高地机床65公斤空气锤的优越性：

（1）噪声低、结构合理、操作方便。该机种适用于各种自由锻造，如延伸、镦粗、冲孔、剪切、锻焊、扭转、弯曲等，使用垫模即可进行各种开式模锻。
（2）传动部分为两级传动，设置在封闭的箱体内，工作时箱体内的润滑油由高速旋转的齿轮甩带到传动轴、曲轴两端的轴承内，实现了对轴承的润滑。
（3）空气锤自身有空气压缩机构，只需接通电源便可开动。
（4）空气锤设有自吸式润滑油泵，工作时可实现对工作缸、压缩缸的自动润滑。
（5）操纵方便，在工作过程中，操纵操作手柄便可得到各种作业动作，如空转、提锤、连续打击、单次打击及压锤，打击能量大小可由操纵手柄控制。
（6）能量大、动作快、经济性好、结构简单、维修方便。·空气锤设有提锤安全装置，该装置打开可进行各种作业动作，杜绝了误操作事故的发生。
（7）锤杆导程处设有抖板安全装置，在更换下砧块或下模时此装置抖住锤杆，防止锤杆下落的伤人事件。
（8）电气部分设有缺相保护、短路保护、超电压保护，保证了设备的正常工作。
（9）工艺性能：可用平面或成形的砧块以自由锻造的方法进行各种锻造工作，比如镦粗、延伸、冲孔、剪切、锻接、弯曲及扭转等工序，也可进行简单的胎模锻造，工作效率可达90%，能满足3班生产。
(10)轻打、重打分明，而且互不干扰，能满足各种锻造工艺要求。

关于65公斤空气锤的安装要求：
1.开箱安装前，需洗净原防锈油并涂以薄层润滑油，如某些零件已很脏则应拆下清洗。
当交货时间距安装时间超过半年时，则必须全面检查主要零件。
2.安装前必须对地基进行检查，是否符合图纸要求。
3.砧座中心应当于工作缸中心线相垂直，上下砧块的平面应吻合。安装水平线参照附
件规定调好，然后沿砧座底部及四侧打入木锲固定之并浇以沥青灌溉缝隙，防止氧化皮掉入。
安全操作事项：
 (1)操作人员应了解本锤的结构性能和使用方法．
 (2)使用过程中应经常检查润滑点供油情况是否正常。
 (3)机器运转过程中如出现不规则的噪音和冲击，应立即停止工作进行检查。
 (4)工作缸盖处不允许有漏气现象，发现漏气应及时修理，否则会引起缓冲机构失灵造成人身或设备事故。
 (5)本锤不宜用作闭式模锻，作较大偏心打击或上下砧块空打。
 (6)使用中注意下砧块平面至导程下平面的距离，除16k锤以外，20kg锤不能大于200毫米，25kg锤不能大于240毫米，40kg锤不能大于245毫米，75kg锤不能大于300毫米，随时注意锤杆上的刻线不能超过15毫米

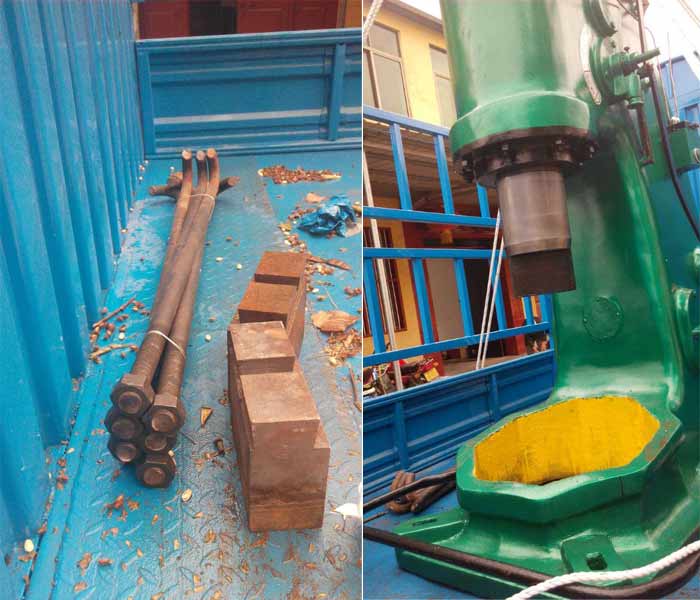

65公斤空气锤装车：

故障的产生和排除方法
1、开锤提锤：

              ①气门角度变化。               ①进行调试。
              ②气门磨损造成串气。       ②③修理或更换
              ③止回阀门失效。               ④修理密封圈或导程。
2、打击能量不够：
              ①活塞环宇压缩缸磨损。     ①②更换零件。
              ②活塞导程磨损严重。         ③铆住锤杆封盖。
              ③锤杆封盖松动气压串入锤杆空腔内。
3、提锤后锤杆落不下
              ①缓冲球阀失效。                  ①②进行修理。
              ②锤杆封盖松动。                  ③调整上阀。
              ③上阀气门调整不均。
4、锤杆提起高度不够
              ①气门间隙过大产出串气。   ①修理气门导程。
              ②更换前导程密封。               ②锤杆导程严重磨损。
              ①②疏通油路更换优质润滑油。
5、工作缸和压缩缸发热
              ①润滑油供应不足。                ②润滑油质量不好。

              ③更换修理。                            ③因油不干净而导致缸壁磨损。

              ④：提锤时间过长                    ④提锤时间不宜超过1分钟。
6。更换气门后产生打击：
              ①上下气门角度①调整上下气使之排气均匀一致。
              轻重不均现象：
7、杂音：

             ①工作缸锤秆压盖松动或有异物①铆住压盖，清理异物
              ②压缩缸活塞肖、套间隙过大   ②更换肖、套。
              ③连杆螺丝松动。                       ③锁紧或更换。
              ④曲轴轴承封帽松动。               ④锁紧封帽。
              ⑤打轮键钉松动。                       ⑤更换键钉。
              ⑥下砧座或地脚丝松动。           ⑥锁紧螺母。

空气锤油量说明及注意事项：
空气锤必须定期查抄、维护保养，以延伸利用寿命，淘汰维修费用，其紧张内容如下：新锤利用半月后应查抄拆洗一次，以后可定期拆检和洗濯，洗濯和维修时，锤杆和活塞用随机附带环首螺钉起吊，警备碰撞。 连结上下砧块的水平。那下面就来看看空气锤的保养和故障排除。
各楔销应在冷态时打紧，发明松动应重新打紧。利用机构应连结机动可靠。 严格按利用事变举行操作。 易损件应定期查抄，磨损磨损紧张的应及时变更，变更的零件必须切合易损件图纸要求。 根据润位置滑表定期添加润滑油。事情前后应每每过细外表的干净，滑动外貌每每涂油，门盖随开随盖好，警备尘土侵入。电动机连结干净一年应拆检加油一次。常见妨碍清除要领 、序号妨碍性质、锤杆有漏气漏油征象、孕育产生缘故原由、 密封圈磨损后孕育产生直槽。拉力弹簧折断。 空气锤消除的要领 、将锤杆和导套共同卸下取出密封圈削去磨损部门， 在装入导程内以涂刮修。
