25公斤单体空气锤

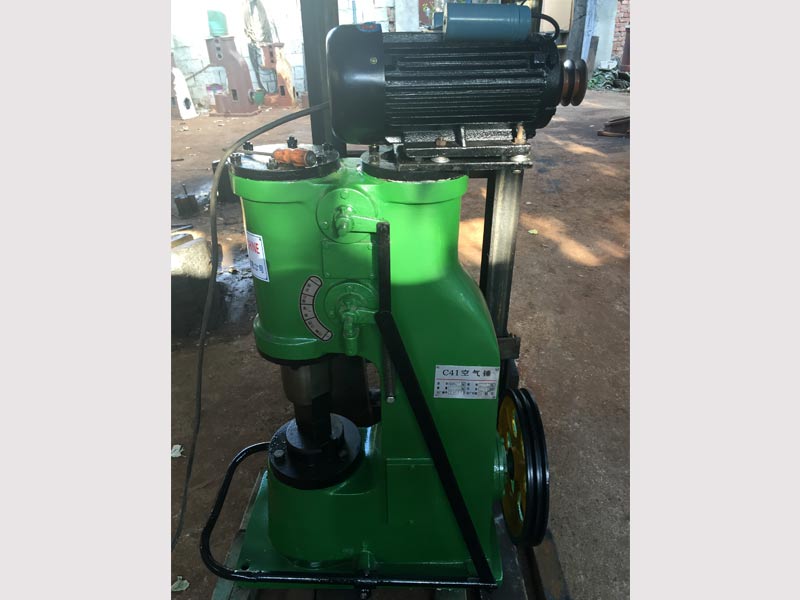

自由锻造设备中常用的小型空气锤设备之一25公斤单体空气锤，主要由机架、传动机构、压缩缸和工作缸、压缩活塞、落下部分、配气机构和砧座等部分组成。25公斤单体空气锤和前面介绍的几款单体空气锤设备一样，砧座和锤身也是连在一起的。空气锤的机架是这个设备的的主体，在机架上面安装有电动机，传动装置，工作机构和操纵机构，这些机构在机架上紧凑组合成一个整体。25公斤单体空气锤广泛应用于五金工具、医疗器械、金银加工、制造业、农机具等行业。 以下是它的具体参数：

25公斤单体空气锤的工作原理：电动机通过减速机构和曲柄，连杆带动压缩气缸的压缩活塞上下运动，产生压缩空气。当压缩缸的上下气道与大气相通时，压缩空气不进入工作缸，电机空转，锤头不工作，通过手柄或脚踏杆操纵上下旋阀，使压缩空气进入工作气缸的上部或下部，推动工作活塞上下运动，从而带动锤头及上砥铁的上升或下降，完成各种打击动作。旋阀与两个气缸之间有四种连通方式，可以产生提锤、连打、下压、空转四种动作。

以上是关于它的结构和原理，对于一些新手来说，并不是很会操作这种小型空气锤设备，以下内容是我公司整理的针对新手如何操作空气锤设备

操作人员启动前应配戴劳动保护用品，空气锤操作人员操作流程：

1、开锤前必须检查锤头、砧块、楔子是否牢固，操纵系统是否灵活，螺丝有无松动，油路是否畅通，按规定进行润滑；检查完毕，空气锤各部位应符合要求。

2、按下空气锤电源按钮，空气锤开始启动运行。

3、溜锤5分钟预热锤杆，发现机械有异音或摩擦声应停止使用，检查处理；溜锤预热完毕，无漏气及其它异常音。开始正常工作。工件预热后，按下启动按钮，进行锻打；工件加工完毕后，按下停止按钮；工作完毕，清理现场卫生；

操作时需要操作的安全注意事项：

1. 操作者工作服穿整齐，袖口紧扣，穿好高温鞋，散头发和长头发者要戴好工作帽。

2. 检查机器各部位是否处于正常位置，滑动部位注意加油润滑。

3. 严禁用锤头空击下砥铁，以免损坏机器。

4. 工件必须夹牢，并在下砥铁中央放稳，以免锻打时工件飞出伤人。

5. 放在下砥铁或者工件上的工具必须放正、放平，以免锻打时飞出伤人。

6. 手钳或其他工具的柄部不要正对人体，应靠近身体的侧旁，以免工具受力后退时戳伤身体。

7. 踏杆时脚跟不许悬空，这样才能稳定身体和灵活地操纵踏杆，保证操作安全。

8. 不许锻打过烧或已冷的金属，以免金属崩溅或工件飞起伤人。

9. 不准用手去摸锻件。必要时应洒水，表面温度不高后方可拿取。

10. 操作完后切断电源,保养机器，滑动部位加油润滑。

随着城市化、城镇化的不断发展和加快，大家对艺术品的追求也越来越高，许多金银的加工、及伟大的艺术品都离不开小型空气锤。但是空气锤设备终归是机器，也会有出问题的时候。

目前，空气锤锻打行业已经成为了我国党和国家政府关注的主要产业之一，是新时期的主要发展项目。锻造工业一直以来都要求工作者具有良好的技术水平和能力，对设备使用者和维修者的要求严格，再加上锻造设备与岗位布局的方式，就决定了对设施进行检修计划的重要意义。空气锤设备有大中小型空气锤，尤其是针对大型空气锤我们我们更要经常进行检修。设备的安全生产关系到产品的质量，人员的安全，工作的效率等诸多因素，下面就来简单阐述一下在什么情况下必须对空气锤进行停机检查和检修。

25公斤单体空气锤一般情况下遇到下列情况时必须停机检查或检修：

1、发现机身砧垫、锤杆、砧块等零件有裂纹时;

2、锤座机身下沉，锤杆中部的装置线露出锤导承5毫米时;

3、发现漏气等不正常现象或异响时。

操作空气锤的师傅在工作过程中也应该注意以下几个方面：

1、锻造时尽量防止偏心打击。

2、提锤时间应尽量缩短。

3、将操作手柄转到空转位置，起动电动机进行空转，检查无异常现象和音响时，再打锻件。

4、必需密切监视油路是否畅通，润滑是否良好。

5、停机时必需将操作手柄转到空转位置，木块衬住上下砧块。

6、不得冷击或锻打低于锻造温度的工件。

高地机床针对空气锤故障建立全面管理措施

空气锤设备的故障管理是生产现场设备技术状态管理的重要内容。所谓全面故障管理，就是对故障的要素，包括故障部位、现象、程度、发生时间、频率、原因等进行全面有效的监督、控制、分析、研究，并采取相应的对策以消除故障。为了打造高质量的大、中、小型空气锤设备，我公司针对这一方面建立了完善的管理措施。

一、公司积累故障的原始资料：建立主要生产设备的单台病志簿，记录空气锤故障发生的时间、停歇时间、故障情况及排除方法、修理者等情况。经过长时间的积累，对于设备容易发生哪些故障，现状如何，今后还可能发生什么故障等情况就会比较清楚。

二、设备故障统计：通过病志簿的记录，月末对各台设备的停歇次数、停歇时间、多发性故障、重复性故障等情况进行统计、归纳、汇总，从中找出应进行故障分析的设备。

三、故障分析：对故障停歇时间长(故障强度大或维修性差)、故障频率高(可靠性差或解决不力)的设备，尤其是重复性故障和多发性故障，由机械员会同维修队(组)长进行分析，分析出故障的性质及真实原因。对于涉及面广或是分析不透彻的故障问题，提到技术(业务)组的故障分析会上研究解决。

 四、计划处理：通过分析找到发生故障的真实原因，进行针对性的计划处理。如对操作、工艺、设备选型不合理造成的故障，用“故障管理工作反馈单”传递给有关单位，要求限期解决并予以考试；对失去修理价值的设备，则提请报废，进行状态更新；对需要解决润滑、备件，需加强改善管理或需要改善性修理的设备，则填写“故障管理工作委托(或指令)通知单”，注明要求解决的内容和时间，送交有关单位；对于维修不当或失修的设备，分别不同情况予以落实修理级别与时间。

如何对25公斤单体空气锤进行正确检查

一、启动25公斤单体空气锤之前

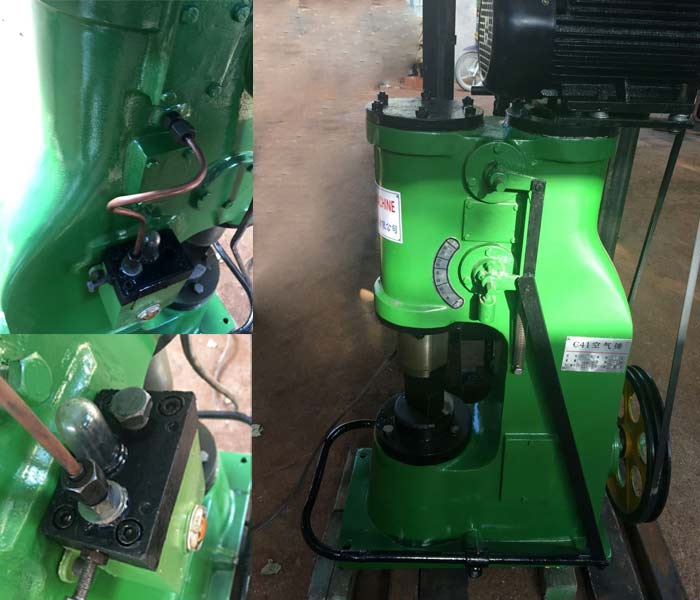

1、检查各受振部位无松动，锤头无裂纹，锤头砧子的楔子应顶紧。空气锤气缸润滑应良好，调整好进油量，按规定加注气缸油。

2、工作前应提前摇动注油器20-30圈，以提前供油润滑。

3、应清除砧子、锤头工件表面上的氧化铁皮。

4、冬季工作前应预热锤头、砧子、锻模到60℃以上。

5、夏季炎热，可能会造成机油挥发。空气锤操作师傅要做好机油的检查工作及时注油，换油，并保持油路畅通。

6、应该对锻件几何尺寸进行检查，严禁锻打超过锻锤锤打能力的锻件。

二、工作过程中

1、锻打前应先试运转1～2秒 ,冬季应先用手转动，然后启动，较长时间停用的空气锤启动前应先排出气缸中的积水。

2、锻件应放在锤头中心，不准歪斜，提锤时间不超过1秒，否则会使空气锤过热。

3、开锤者在工作中应听从掌钳者的信号，不得随意开、停机械，其他人员发出紧急停止信号时，开锤者应立即停机。

4、夹持锻件的夹钳，须适合锻件的大小和形状，掌钳者必须夹紧锻件。

5、掌钳者的手指不准放在钳柄之间，钳柄应置于身体右或左侧，空气锤不得正对胸腹部。

6、锻件未达到锻造所需求的温度时；锻件放在砧子上的位置不正确或不合要求时；锻件夹持不稳时，均不准进行锻打。

7、试锤时必须放加热锻件或木料。锤头提升不得超过规定位置，不准冷锻或锤打过烧的工件。

8、切断工件时，切口正面严禁站人。

9、空气锤使用日久后，若砧座下沉，使锤头行程加大，锤杆中部的安装线（红横线）如露出5mm 时，应立即停止使用并进行调整，加高锤头或更换基础枕木。

10、经常检查铁砧固定情况，不得松动歪斜。

三、停机后

1、工作中如发现机身震动，锤杆、砧子、锤头等出现裂纹时，应立即停机检修，严禁带病作业。

2、起动或停止运转时，应将手柄置于空档位置。

3、工作完毕后，必须将锤头提起，并将木板垫放在砧上，再慢速落下锤头，关闭电源。

4、停止工作时，不准用手直接接擦砧面。
