40公斤分体空气锤

40公斤分体空气锤是目前市场中常用的空气锤型号，滕州市高地机床对于该机型的设计研发制造上有着近二十年的丰富经验。40公斤分体空气锤首要用于五金工具、医疗器械、金银加工、制造业、农机具等行业，也可应用于建筑、五金、电力器具、铁路、小钢管、锻打件行业。公司可依据用户需求提供个性整机及锤头定制，量身打造好的空气锤设备，满足客户生产工艺需求。

40公斤分体空气锤有机架（主机）、传动机构、压缩缸和工作缸、压缩活塞、落下部分、配气机构和砧座等部分组成。主要技术参数如下：

具体结构组成：

机架

机架是空气锤的主体，在机架上面安装有电动机，传动装置，工作机构和操纵机构，这些机构在机架上紧凑组合成一个整体。

传动机构

传动机构包括减速器、曲轴、连杆系统。它把电动机的旋转运动转变成压缩活塞的上下往复运动。

压缩缸和工作缸

压缩缸和工作缸的上下部和上下旋阀连通，通过压缩活塞的上下运动产生压缩空气驱动工作活塞上下运动。

落下部分

落下部分由工作活塞、锤杆和上砧等组成，锤杆和工作活塞为一整体，为使其重量符合技术规格吗，可制作成空心件，锤杆与锤头的连接是用燕尾槽和楔铁连接。

配气机构

配气机构由上气道中上旋阀，下气道中的下旋阀，操作手柄或脚踏杠杆组成，通过配气机构来控制各种动作的实现。

砧座

砧座上面安装着砧垫和下砧，为了满足锻造的稳定性，砧座的质量要求是落下部分质量的12-15倍，它安装在坚固的钢筋水泥基础上，其间垫有垫木，可消除锤击时产生的震动。

40公斤分体空气锤结构特点：

1、以压缩空气为动力，满足安全生产的需要敲击力度与打击频率可通过调节气压控制

2、使用机身材质为铸铁，大吨位空气锤砧做材质为铸钢

3、机构简单、不易损坏

相比其他空气锤厂家具有的优点：

（1）噪声低、结构合理、操作方便。该机种适用于各种自由锻造，如延伸、镦粗、冲孔、剪切、锻焊、扭转、弯曲等，使用垫模即可进行各种开式模锻。

（2）空气锤自身有空气压缩机构，只需接通电源便可开动。

（3）空气锤设有自吸式润滑油泵，工作时可实现对工作缸、压缩缸的自动润滑。

（4）传动部分为两级传动，设置在封闭的箱体内，工作时箱体内的润滑油由高速旋转的齿轮甩带到传动轴、曲轴两端的轴承内，实现了对轴承的润滑。

（5）操纵方便，在工作过程中，操纵操作手柄便可得到各种作业动作，如空转、提锤、连续打击、单次打击及压锤，打击能量大小可由操纵手柄控制。

（6）能量大、动作快、经济性好、结构简单、维修方便。·空气锤设有提锤安全装置，该装置打开可进行各种作业动作，杜绝了误操作事故的发生。

（7）锤杆导程处设有抖板安全装置，在更换下砧块或下模时此装置抖住锤杆，防止锤杆下落的伤人事件。

（8）工艺性能：可用平面或成形的砧块以自由锻造的方法进行各种锻造工作，比如镦粗、延伸、冲孔、剪切、锻接、弯曲及扭转等工序，也可进行简单的胎模锻造，工作效率可达90%，能满足3班生产。

（9）电气部分设有缺相保护、短路保护、超电压保护，保证了设备的正常工作。

(10)轻打、重打分明，而且互不干扰，能满足各种锻造工艺要求。

挑选好的小型空气锤，一般应考虑以下几个方面：

从外形上应主要考虑三个方面：色彩、形态和宜人性。形态是产品存在、功能实现的前提。色彩依附于形态，但是色彩比形态更具有吸引力，在产品造型中具有先声夺人的艺术魅力。同时无论色彩还是形态都要符合宜人性的要求。我司小型空气锤油漆多采用军绿色，给人一种自然、环保、和平、宁静的寓意，油漆符合JB2855-80《机床涂漆技术条件》；在外形上小型空气锤具有简洁、均衡和稳定的特点其结构形态合理，小型空气锤的标志、标牌颜色鲜明，又具有艺术魅力图案，结合合理布置增强了小型空气锤整体的均衡感。

从配置上首先考虑电机。电机的好坏与生产效率有很大关系，我司小型空气锤取代了老式柴油机、多人锻打产品的繁琐工序，现在我司小型空气锤全采用铜芯电机，电动机通过减速机构和曲柄，连杆带动压缩气缸的压缩活塞上下运动，产生压缩空气。当压缩缸的上下气道与大气相通时，压缩空气不进入工作缸，电机空转，锤头不工作，通过手柄或脚踏杆操纵上下旋阀，使压缩空气进入工作气缸的上部或下部，推动工作活塞上下运动，从而带动锤头及上砥铁的上升或下降，完成各种打击动作。旋阀与两个气缸之间有四种连通方式，可以产生提锤、连打、下压、空转四种动作。

是小型空气锤内部润滑系统： 空气锤在室温较高的锻工车间使用，润滑油容易消耗，故应特别注意润滑，以保证正常工作。

（1） 两缸的润滑： 锤的两缸由柱塞油泵供油润滑，油量由转动调节杆控制。在正常工作中， 压缩缸供油量应大于工作缸。

（2） 活塞销的润滑： 活塞销与铜套的润滑是由压缩缸中聚集在活塞顶面上剩余的润滑油管进入连杆头部而得到润滑的。

（3）齿轮箱的润滑： 齿轮箱内经常保持足够的 GB443--64 24 号汽缸油，由齿轮溅泼油液 润滑轴头的轴承，润滑油应保持清洁，每半年应换油一次。

（4） 连杆头上轴承的润滑： 采用SY1514-65 滚柱轴承脂（滴点120℃，针入度250-290）定期打开入孔盖从油杯给油，一般每两个月一次。

（5）操作系统关节处的润滑： 采用GB443-64，30 号机械油，按需随时注油。

空气锤安全操作规程

一、空气锤起动前检查

1、检查各受振部位无松动，锤头无裂纹，锤头砧子的楔子应顶紧。空气锤气缸润滑应良好，调整好进油量，按规定加注气缸油。

2、工作前应提前摇动注油器20-30圈，以提前供油润滑。

3、应清除砧子、锤头工件表面上的氧化铁皮。

4、冬季工作前应预热锤头、砧子、锻模到60℃以上。

5、应该对锻件几何尺寸进行检查，严禁锻打超过锻锤锤打能力的锻件。

二、工作中注意事项

1、锻打前应先试运转1～2秒 ,冬季应先用手转动，然后启动，较长时间停用的锻锤启动前应先排出气缸中的积水。

2、锻件应放在锤头中心，不准歪斜，提锤时间不超过1秒，否则会使空气锤过热。

3、开锤者在工作中应听从掌钳者的信号，不得随意开、停机械，其他人员发出紧急停止信号时，开锤者应立即停机。

4、夹持锻件的夹钳，须适合锻件的大小和形状，掌钳者必须夹紧锻件。

5、掌钳者的手指不准放在钳柄之间，钳柄应置于身体右或左侧，不得正对胸腹部。

6、锻件未达到锻造所需求的温度时；锻件放在砧子上的位置不正确或不合要求时；锻件夹持不稳时，均不准进行锻打。

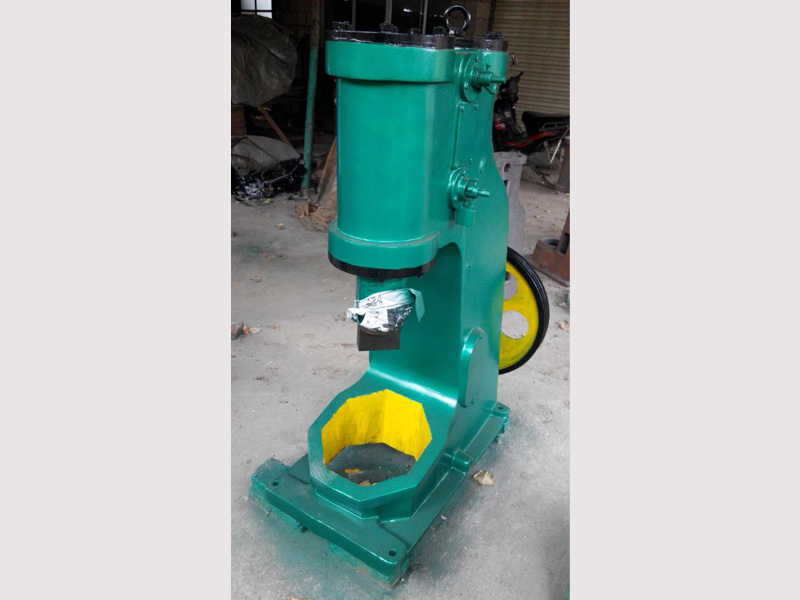

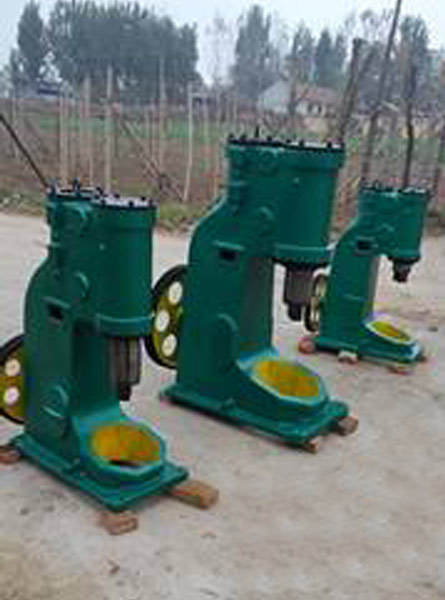

到货后，客户实拍照片：
