20公斤分体空气锤

20公斤分体空气锤是分体式中的一款空气锤设备，简称小型空气锤。分体式空气锤的可做到几千公斤，这种20公斤小型空气锤的特点就是结构简单、不易损坏； 以压缩空气为动力，满足安全生产的需要敲击力度与打击频率可通过调节气压控制；使用机身材质为铸铁。特别适合应用于五金工具、医疗器械、金银加工、制造业、农机具等行业。具体参数如下：

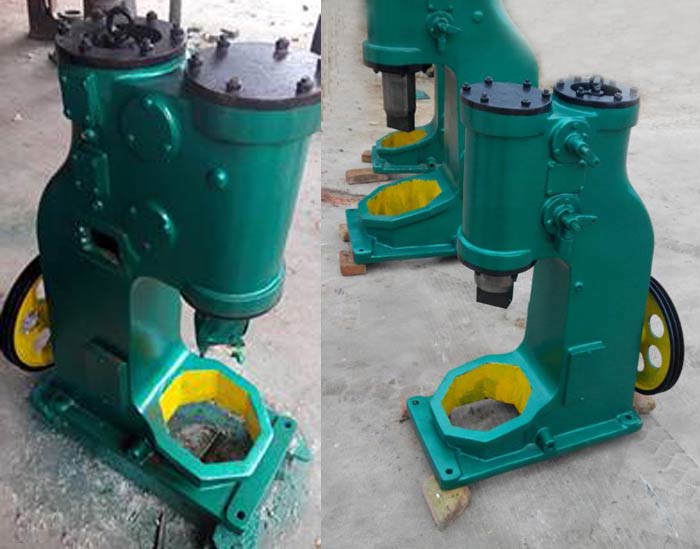

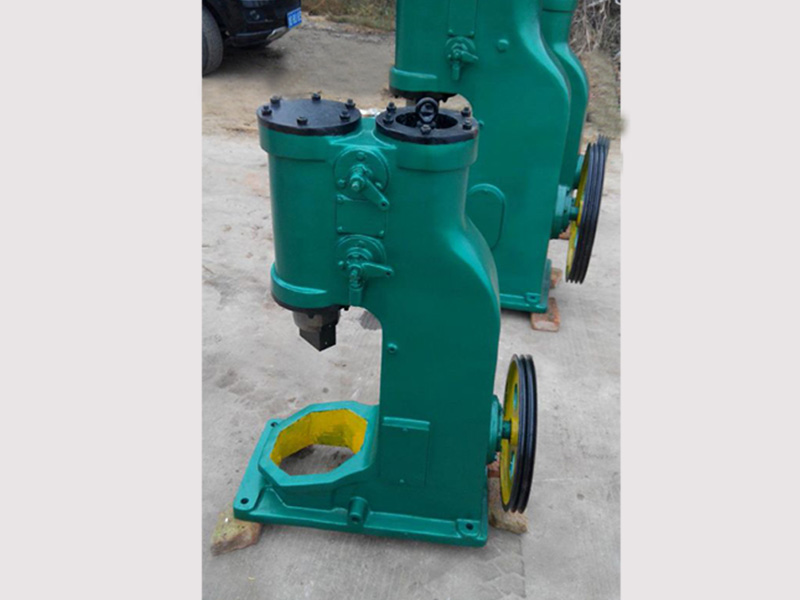

20公斤分体空气锤实拍照片：

空气锤结构
空气锤主要由机架、传动机构、压缩缸和工作缸、压缩活塞、落下部分、配气机构和砧座等部分组成。

（1）机架是空气锤的主体，在机架上面安装有电动机，传动装置，工作机构和操纵机构，这些机构在机架上紧凑组合成一个整体。
（2）传动机构包括减速器、曲轴、连杆系统。它把电动机的旋转运动转变成压缩活塞的上下往复运动。
（3）压缩缸和工作缸的上下部和上下旋阀连通，通过压缩活塞的上下运动产生压缩空气驱动工作活塞上下运动。
（4）落下部分由工作活塞、锤杆和上砧等组成，锤杆和工作活塞为一整体，为使其重量符合技术规格吗，可制作成空心件，锤杆与锤头的连接是用燕尾槽和楔铁连接。
（5）配气机构由上气道中上旋阀，下气道中的下旋阀，操作手柄或脚踏杠杆组成，通过配气机构来控制各种动作的砧座
（6）砧座上面安装着砧垫和下砧，为了满足锻造的稳定性，砧座的质量要求是落下部分质量的12-15倍，它安装在坚固的钢筋水泥基础上，其间垫有垫木，可消除锤击时产生的震动。

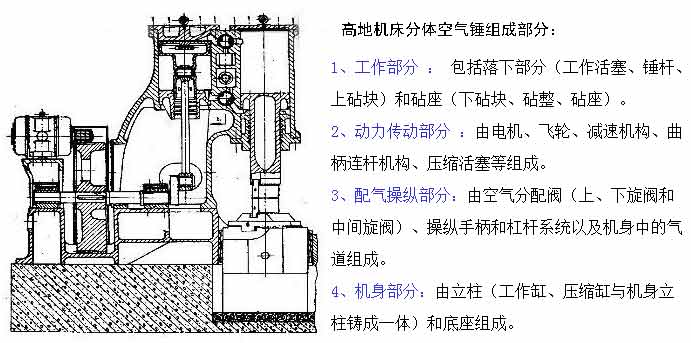

分体空气锤结构图：

工作原理：电动机通过减速机构和曲柄，连杆带动压缩气缸的压缩活塞上下运动，产生压缩空气。当压缩缸的上下气道与大气相通时，压缩空气不进入工作缸，电机空转，锤头不工作，通过手柄或脚踏杆操纵上下旋阀，使压缩空气进入工作气缸的上部或下部，推动工作活塞上下运动，从而带动锤头及上砥铁的上升或下降，完成各种打击动作。旋阀与两个气缸之间有四种连通方式，可以产生提锤、连打、下压、空转四种动作。

20公斤分体空气锤和20公斤单体空气锤的安装不同，20公斤分体空气锤需要事先打好地基才可以，具体的地基图厂家都有，只要购买公司设备，都会提供地基图。

下面是我公司整理出来的关于空气锤设备安装技术要求，供大家参考：

空气锤与其他锻锤一样，工作时动力作用的时间是往复式机器的动荷载，动力作用的形式是瞬态脉冲动荷载（冲击荷载），属于冲击和震动较大的锻压设备。空气锤与模锻锤、摩擦压力机等在结构上又有所不同，空气锤的锤身和砧座是分体结构，模锻锤的砧座、摩擦压力机的工作台与机身是整体结构。这些特点对其设备基础设计施工、设备的制作安装都有较高的要求。尤其是砧座、垫层的选材和安装如果不当，势必影响设备整体精度，同时对打击能量的损耗、设备工作的稳定乃至锻锤的使用寿命造成一定的影响。

复检基础、确定基础线、对照基础图设计和设备基础图对基础的几何尺寸、进行校对。

1、对照基础设计图和设备基础图对基础的几何尺寸、标高和质量要求等进行复检。确定设备定位基准的点、划定安装基准线。

2、 确定设备定位基准的点、面、线，划定安装基准线。

以砧座凹坑底平面为基准，找出设备安装的坐标位臵（纵横轴线）；测量砧座凹坑底平面（H1850mm）和锤身底座基础面（H470mm）两平面的水1平度、两平面相对高度（1380mm）及平行度。

砧座凹坑底平面和-470 尺寸底面（锤身底座基础面）的水平度允许 偏差不大于 1‰，（砧座垫层采用橡胶垫时 ，不应大于1‰）两平面 的平行度允许偏差不大于1‰，以保证砧座底面和锤身底座与基础均匀接 触。面和锤身一次抹平，严禁做找平层，如达不到要求，应铲平或磨平。对砧座垫层（木垫）

3、 对砧座垫层（木垫）的质量和几何尺寸进行复检

（a）木垫的外观检查：应无腐朽、夹皮、红斑、双心等缺陷并经过防腐处理；应无直径大于 50mm 的活结，当活结直径为20～50mm、死结直径小于20mm 时，垫木4个侧面不应大于2个；垫木的侧面允许有裂纹，但宽度不宜超过2mm，上、下面的裂纹宽度不宜超过5㎜，且裂缝长度不应大于木方总长的1/3。

 (b)几何尺寸检查

 长宽：不大于 2500×1240

 厚度：为保证安装时上层木垫的标高比设计标高提高30mm，底层木垫厚度可按照 150mm 加工；上层木垫的厚度要根据砧座安装标高确定，即在砧座凹坑底平面和-470尺寸底面上下两个基础面相对高度为1380mm时，厚度为 180mm，相对高度大于或小于 1380mm 时，根据实测数据增减木 垫排的厚度。

精度：木垫在放入基坑前一定要经过重物预压，预压后精加工，单个木垫上下平面的平面度不应大于 0.5‰、平行度不应大于 1‰。

选择正确的打铁设备才能锻打出满意的效果

大家都知道对于锻打件来讲，必不可少的工序设备就是锻打加工。在锻打加工的过程中存在着很多不安全的因素，所以导致工件锻打出来的效果是没有保证的，也就是说用户如果要想保证锻打加工出来的效果，那么在其锻打的过程一定要使用正确的锻打设备。

对于锻打加工的工作人员来说，如果他要想保证锻打出来的工件是满足用户的使用的，那么在其锻打的过程中所使用的工件一定是要符合要求的，只有这样才能够保证锻打出来的工件也是符合要求的。符合锻打要求的打铁空气锤是大家一直好评的打铁设备。空气锤设备是专业的自由锻造设备.有两个汽缸.压缩缸将空气压缩，通过分配阀送入工作汽缸，推动活塞连同锤头作上下运动起锤击作用.操作灵活，该机种适用于各种自由锻造: 如延伸、镦粗、冲孔、剪切、 锻焊、扭转、弯曲等，使用垫模即可进行各种开式模锻。

空气锤具有以压缩空气为动力，满足安全生产的需要敲击力度与打击频率可通过调节气压控制；使用机身材质为铸铁，大吨位空气锤砧做材质为铸钢；机构简单、不易损坏的特点。正是因为这些优点才保住了锻打加工的品质，保证工件锻打出来的效果。

使用空气锤设备在锻打的过程中可以通过调节压力杆来控制打击能量，一个好的锻打加工不是一直砰砰砰的使劲敲打，而是根据想要的效果一点点控制的，只有这样，才能保证工件的品质，锻打出来的效果肯定也是有保证的。

我公司是一家专业生产空气锤设备的生产厂家，近二十年的生产经验及技术，为近千家用户提供了好的设备，如果您有意向购买空气锤设备，不妨给我们来电或来场参观一下，我们不敢保证给您市场低的价格，但是一定能保证给您优、高性价比的空气锤。咨询电话：18563225657。

琳琅满目之下，用户该如何选择适合自己的空气锤？

空气锤英文名：Pneumatic Hammer，自由锻造机器的一种。有两个汽缸.压缩汽缸将空气压缩，通过分配阀送入工作汽缸，推动活塞连同锤头作上下运动起锤击作用。操作灵活，广泛用于中小型锻件的生产。目前市场上空气锤有低中高之分，各有各的优点，这就让购买空气锤的用户迷惑不已，不知如何选购适合自己的产品。

什么样的空气锤才是好的呢？作为用户而言，合适的就是好的。所以用户在选购空气锤的时候需注意：贵的不一定就是好的，只有适合自己企业的空气锤才是好的！若是选型不妥，不光不能赚钱反而令企业堕入为机器打工的苦涩局势。下面是小编整理出来的一些选购空气锤的技巧，供行业人士参考。

购买之前需明确需求

用户在选择空气锤时，首先要明确准备加工的对象。一般来说，锻造镰刀、巴丁、牛马掌、锄头等小农具和五金工具、医疗器械、金银加工、制造业和农机具等行业用到小型空气锤比较多。建筑、五金、电力器具、铁路、小钢管、锻打件、铜管厂、钢管厂、汽车、摩托车等制造行业会用到中大型空气锤。客户可根据自己的需求进行购买。

购买时正确分析锻打件需要的力度

选择空气锤，重要的参数就是锤杆重量。一般的情况下选用16公斤、20公斤、25公斤、40公斤、55公斤、65公斤、75公斤、150公斤、250公斤、400公斤比较多，再大的就是大型空气锤了。

以上便是小编对空气锤的整理、总结，希望能帮助广大用户选择到适合自己的好的空气锤。
